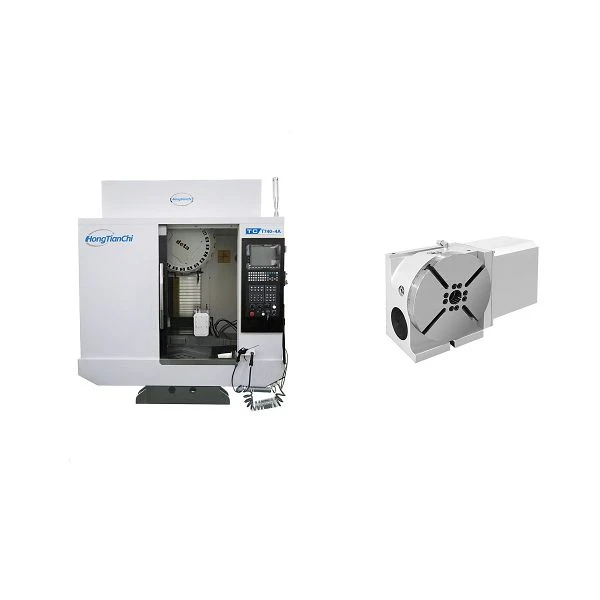

Tc-vmc 1165-4 un mega 4- eix multitasking de gran part
Amb viatges de 1100 × 650 × 600mm i capacitat de 800kg, aquesta {4- eix Machines Giant Machines Blocs de motor en una configuració única . La taula rotativa φ250mm ofereix un parell de bloqueig de 580nm per a talls intensos interromputs .
Característiques destacades
Assassí de vibracions: Sistema d'amortiment actiu compta de xerrades per sobre de 8, 000 rpm .
Aire a través del pas: 15bar air Blast esborra cavitats profundes de fins a 600mm .
Preparat per palets: El canviador de pallets de 650 × 1200mm opcional redueix el temps inactiu en un 70%.
Essencial per als hubs de propulsor marí i premsa eines . integra el control de Heidenhain Tnc640 i 10, 000 rpm Big Plus Spindle .
Especificacions del cos de màquina i components clau
|
Article |
Tipus/unitat |
TC-VMC 1165-4 Una especificació |
|
Viatjar |
||
|
Eix x |
mm |
1100 |
|
Eix y |
mm |
650 |
|
Eix Z |
mm |
600 |
|
Velocitat ràpida de travesses (x/y/z) |
m/min |
36/36/36 |
|
Taula |
||
|
Mida de la taula |
mm |
650×1200 |
|
Max . Capacitat de càrrega |
Kg |
800 |
|
T-slot (mida*espaciatge) |
mm |
5-18×120 |
|
Cargol |
||
|
Velocitat del cargol |
rpm |
12,000 |
|
Cònica de cargol |
Tipus |
Bt40 |
|
Diàmetre del cargol |
mm |
150 |
|
Distància des del nas del cargol fins a la superfície de la taula |
mm |
65–670 |
|
Precisió de posicionament |
mm |
±0.005/300 |
|
Repetiu la precisió de posicionament |
mm |
±0.004/300 |
|
4a eix (e-eix) |
||
|
Diàmetre de la taula rotativa |
mm |
250 |
|
Gamma de viatges |
DEG . |
± 360 graus Rotació contínua |
|
Precisió d'indexació |
arcsec |
Menys o igual a 30 |
|
Repetiu la precisió de posicionament |
arcsec |
Menys o igual a 6 |
|
Max . velocitat |
rpm |
83.3 |
|
Parell de subjecció |
kg · m |
31 (pneumàtic)/55 (hidràulic) |
|
Cargols de boles de l'eix xyz |
Tipus |
Cargol de bola de grau C3 (model 4012) - PMI/Hiwin (Taiwan) |
|
Xyz-eix guies lineals (45-45-45) |
Tipus |
Guia lineal de corrons - PMI/Hiwin (Taiwan) |
|
Quantitat de guia x/y/z |
Tipus |
2/2/2 |
|
Blocs de guia de l'eix xyz |
Tipus |
PMI/HIWIN (Taiwan) |
|
Quantitat de bloc de guies de l'eix xyz |
Tipus |
4/4/6 |
|
Cobertures de protecció de l’eix |
Tipus |
Material d'acer especial telescòpic |
|
Coixinets de l’eix |
Tipus |
Grau P4 - NSK (Japó)/FAG (Alemanya) |
|
Acoblaments de l'eix |
Tipus |
Les marques de Venture Joint (e . g ., hongwang/capol/sanggong) |
|
Connexió del motor de l'eix |
Tipus |
Unitat directa |
|
Connexió del motor de cargol |
Tipus |
Unitat directa |
|
Dimensions de la màquina (L × W × H) |
mm |
Dimensions de la màquina (L × W × H) |
|
Pes net |
Kg |
7100 |
